Электросварные отводы ПНД ПЭ100 бренда Xinda (XD) — это терморезисторные фитинги с интегрированными нагревательными элементами, предназначенные для создания поворотов трубопроводов под заданным углом.
Назначение и сфера применения
Отводы с закладными электронагревателями (ЗН) Xinda /Ксинда применяются в системах водопровода, в том числе питьевого, а также в технических трубопроводах, где требуется надёжное изгибное соединение с высокой герметичностью. Из-за возможности сертификации они также могут применяться в газовых и промышленных сетях. Сфера использования включает:
- напорные водопроводы (ГОСТ 18599-2001);
- технологические и производственные трубопроводы;
- канализационные и дренажные линии;
- газопроводы при наличии допуска.
Разновидности и диапазон параметров

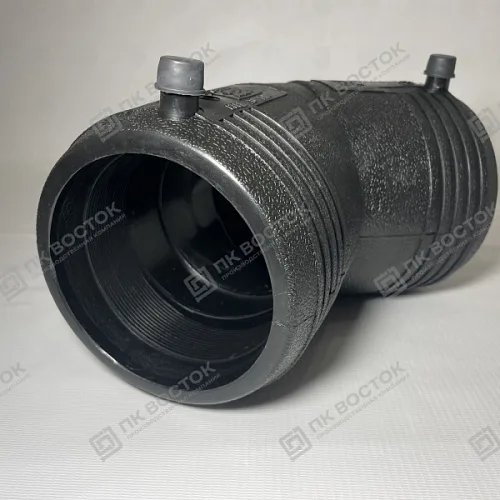

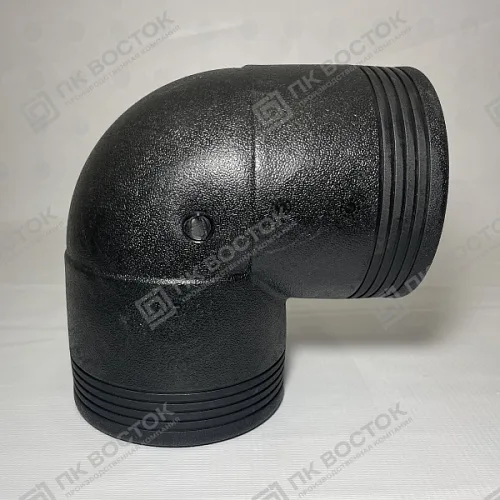

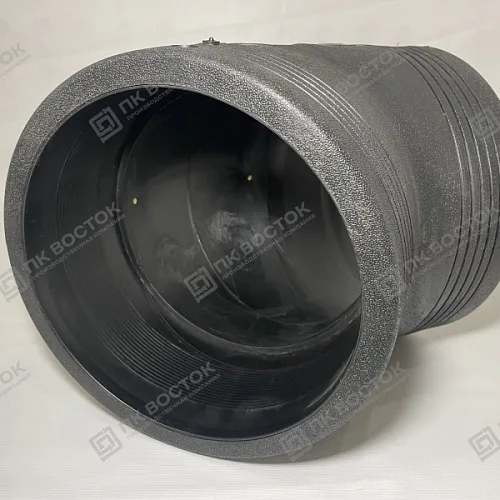

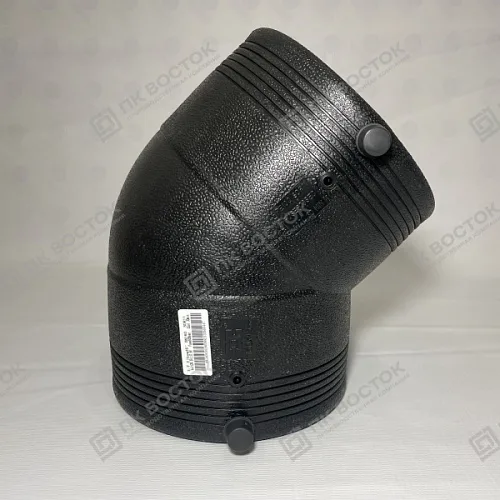

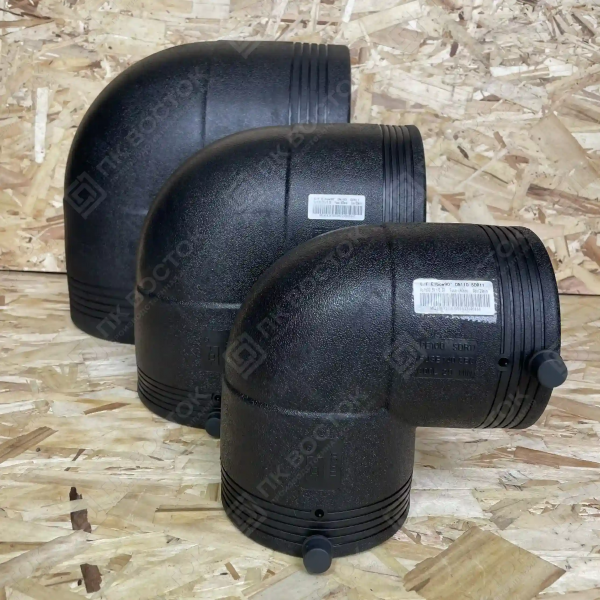

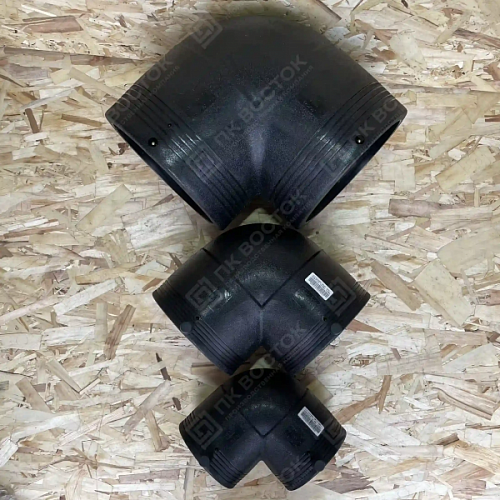

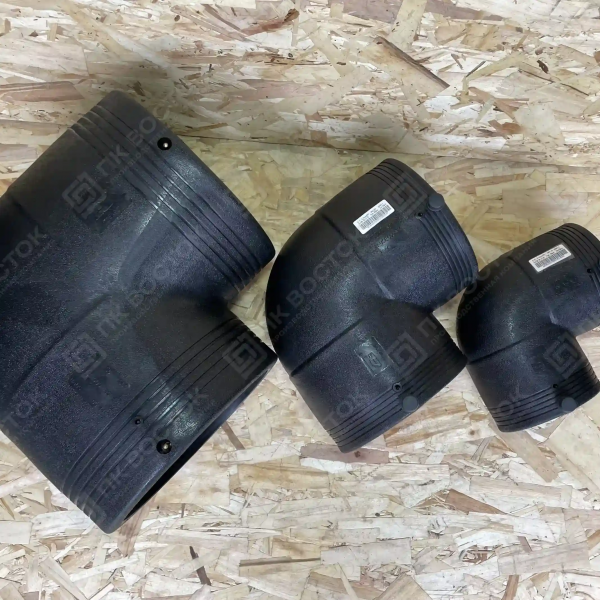

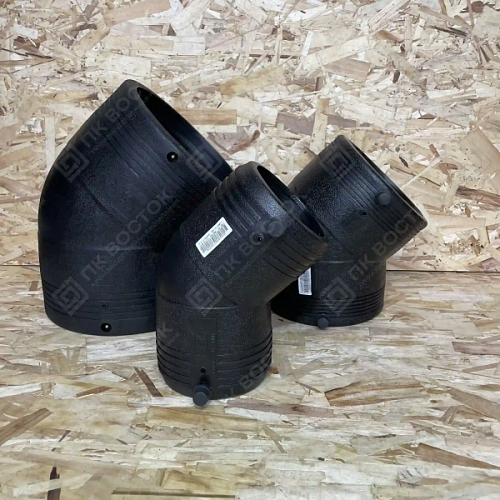

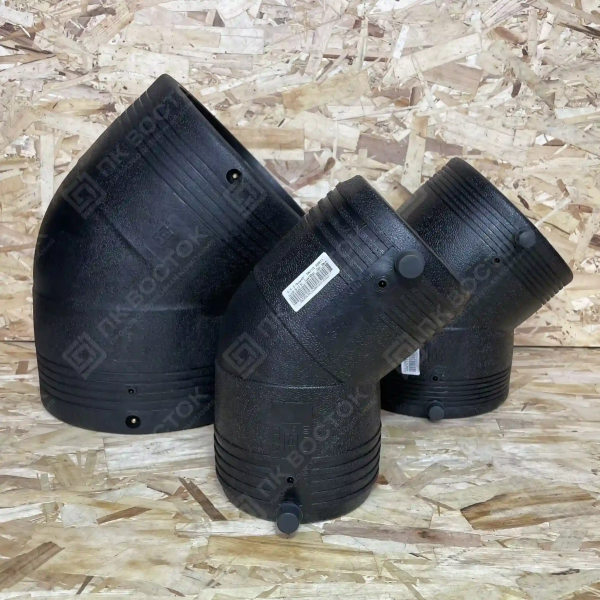

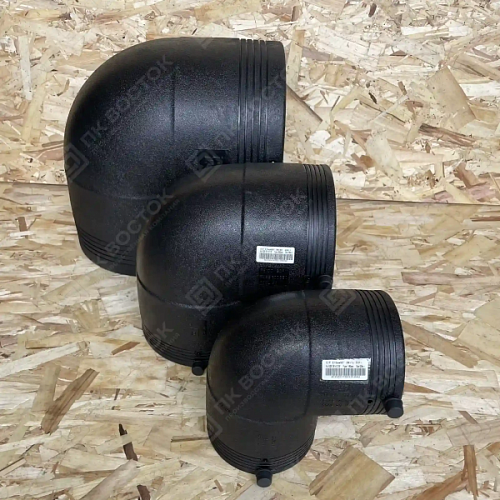

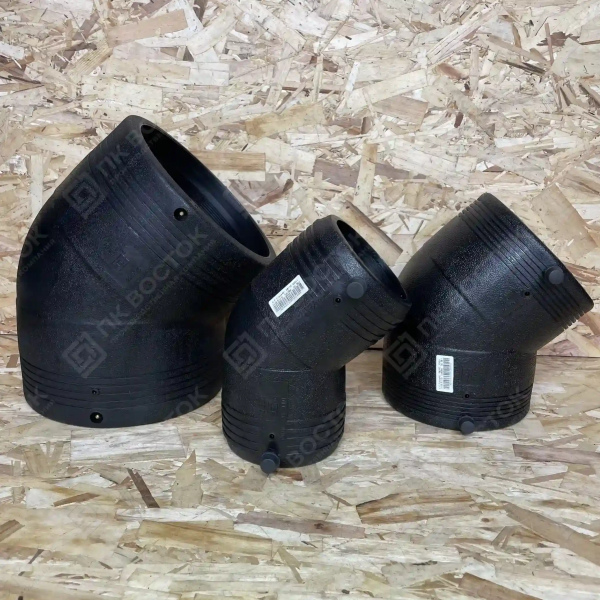

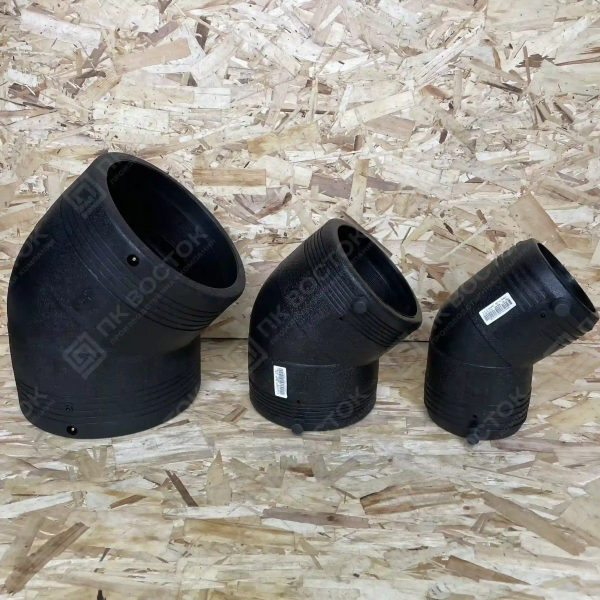

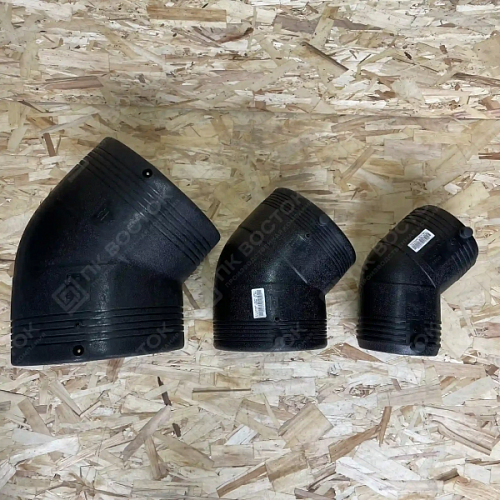

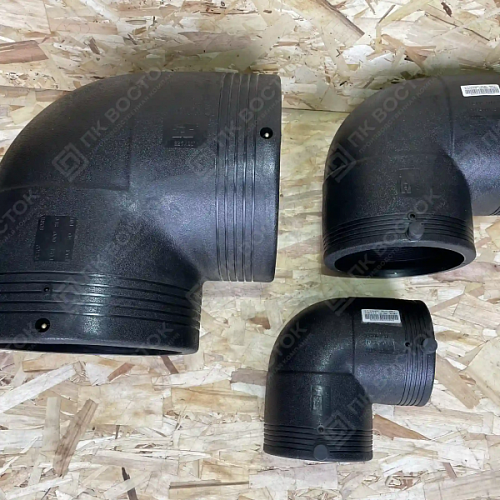

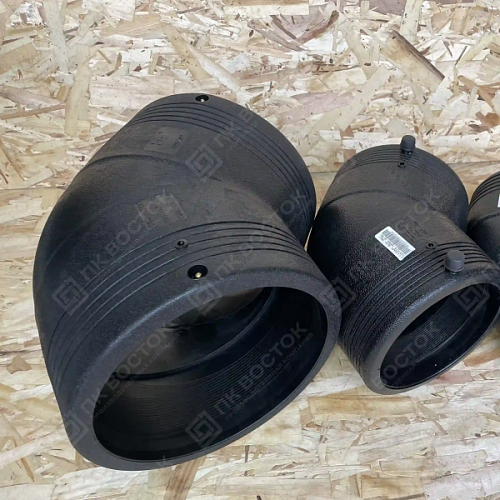

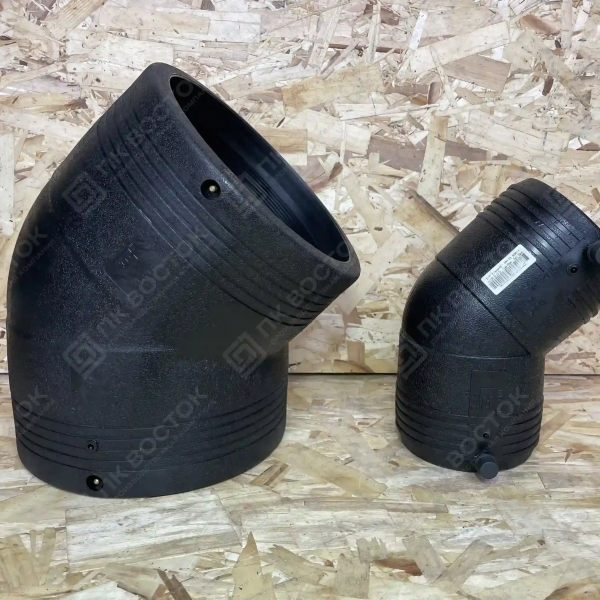

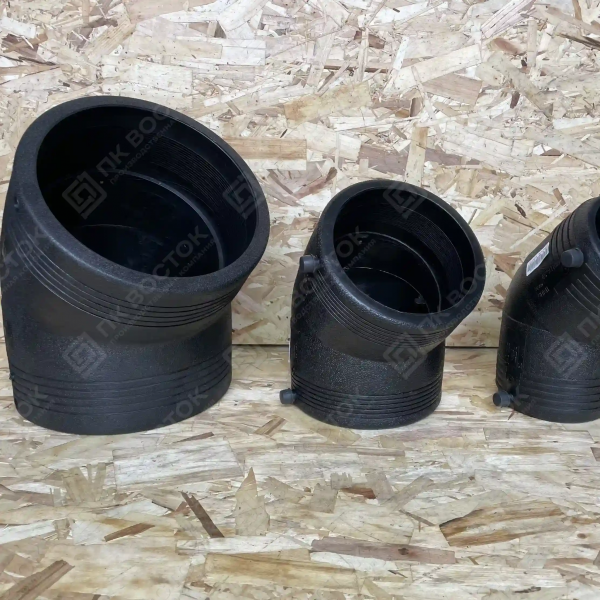

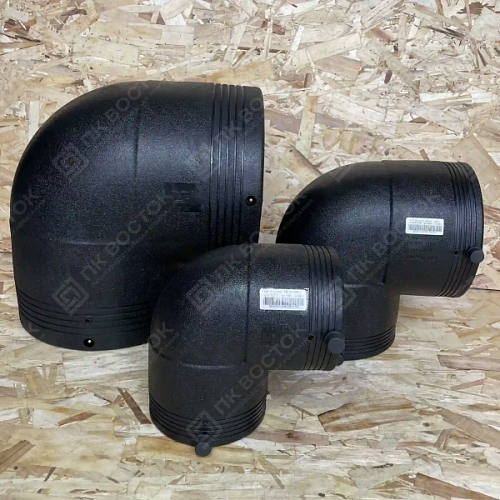

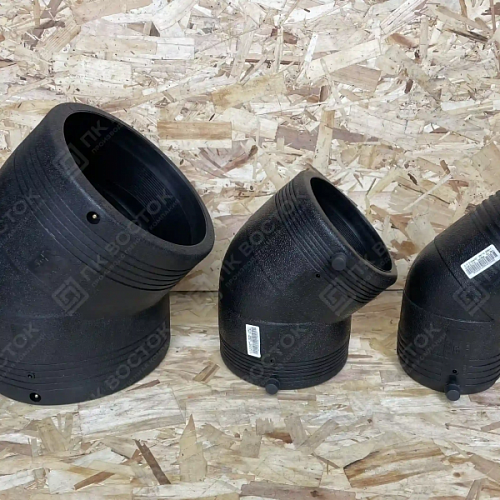

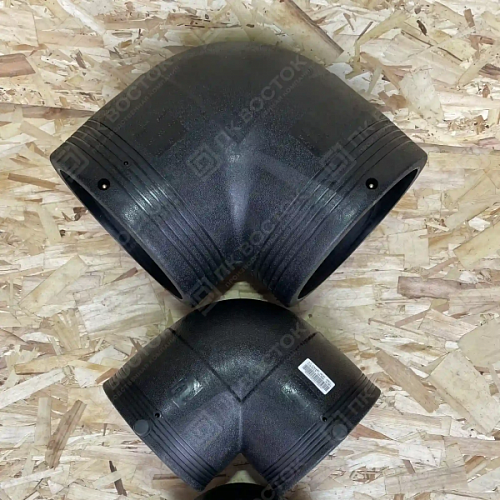

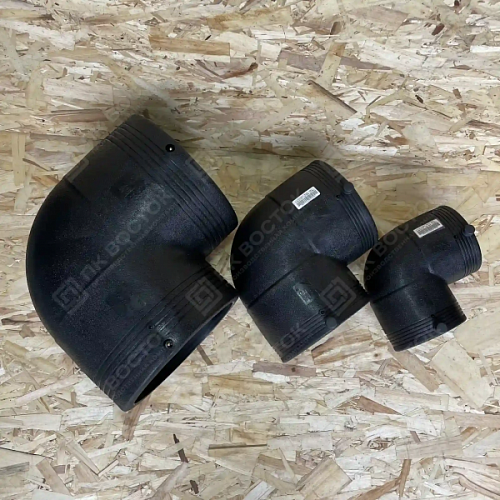

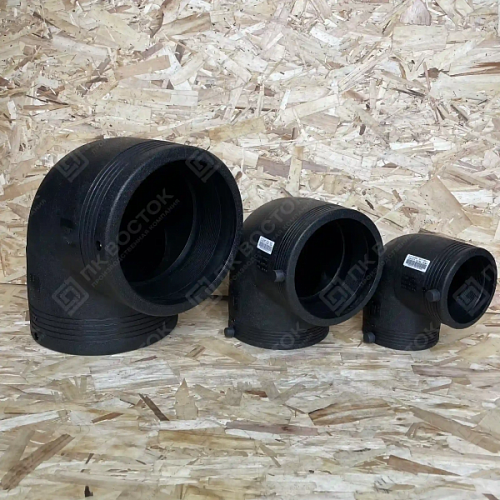

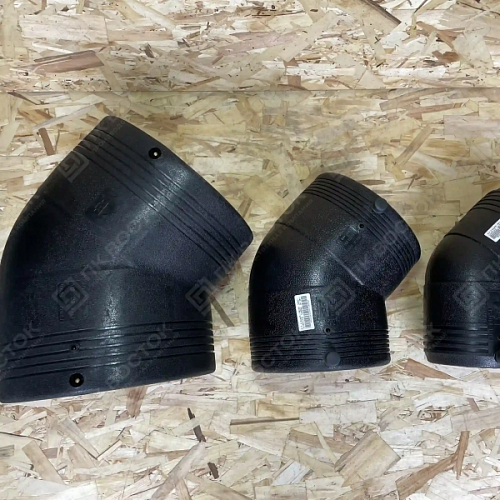

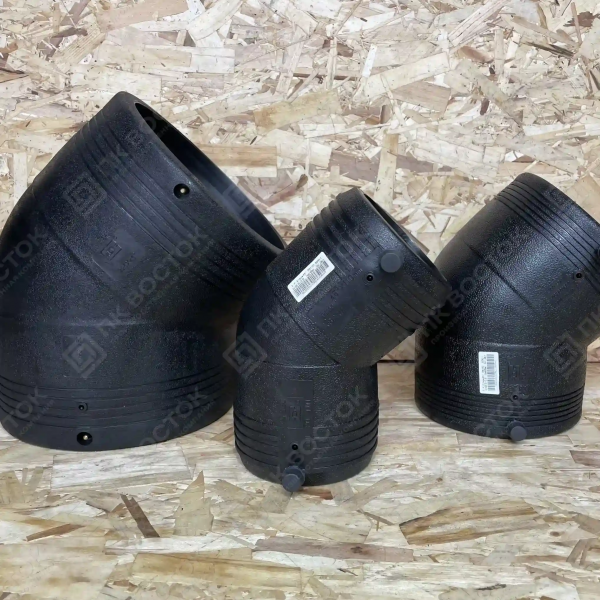

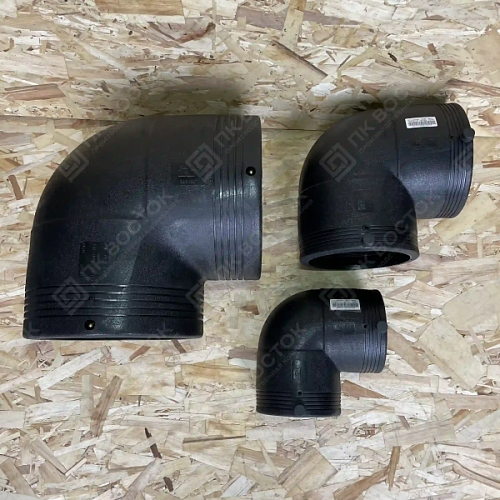

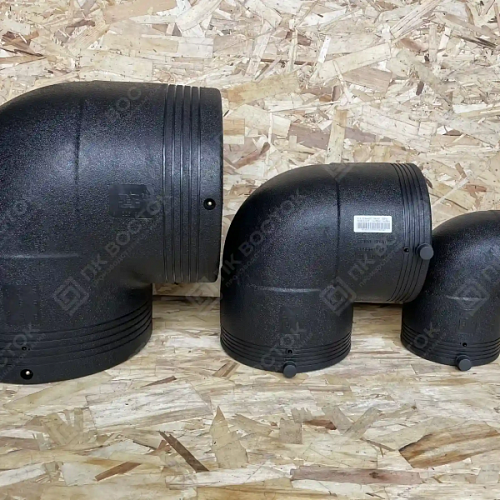

Эл/св отводы Ксинда выпускаются в разных углах и габаритах, прежде всего 45° и 90°.
Типичные параметры варьируются:
- Диаметры (DN): от 25 до 500 мм (в зависимости от серии и стандарта).
- SDR (диаметр/толщина стенки): стандартные исполнения с различной толщиной стенки, соответствующей рабочему давлению.
- Материал: полиэтилен ПЭ100 или усовершенствованная марка ПЭ100+ (применяемый у Xinda).
Конструктивные особенности и внешний вид
Э/св отводы Xinda оснащены встроенными нагревательными спиралями: при подаче тока они нагревают поверхность стыка до плавления полиэтилена и обеспечивают сварку на молекулярном уровне. Конструкция характеризуется следующими особенностями:
- гладкие внутренние и внешние поверхности;
- две клеммы для подключения сварочного аппарата;
- маркировка или штрих-код для автоматической настройки сварочных параметров;
- отсутствие выступающих элементов спирали — система заложена внутри тела фитинга.
Способ изготовления
Процесс изготовления включает экструзию или литьё под давлением корпуса фитинга, монтаж терморезисторной спирали, после чего изделие проходит механическую доработку и тестирование. Спираль выполнена из высокоомной проволоки, залитой полиэтиленом и изолированной от внешней среды.
Преимущества электросварных отводов Xinda (XD)
- Молекулярное соединение: обеспечивают прочность, близкую к прочности трубы.
- Герметичность без уплотнителей: сварка обеспечивает плотность без прокладок.
- Устойчивость к внешним воздействиям: стойкость к коррозии, вибрациям и температурным циклам.
- Широкий диапазон рабочих условий: допуск температур от –20 °C до +40 °C, кратковременно выше.
- Длительный срок службы: до 50 лет при соблюдении условий эксплуатации.
- Автоматизированный монтаж: маркировка и встроенные киридоры облегчают настройку сварки и минимизируют ошибки.
Монтаж
Установка электросварного отвода Xinda включает последовательные этапы:
- Подготовка труб: обрезка под 90°, фаскосъём, зачистка и обезжиривание.
- Вставка концов трубы в фитинг до упора и проверка посадки.
- Подключение клемм отвода к сварочному аппарату, считывание параметров (штрих-код) и запуск режима сварки.
- Охлаждение и контроль качества: проверка герметичности с мыльным раствором и под давлением.
Монтаж электросварных фитингов Xinda можно выполнять в стеснённых участках трассы, так как не требуется дополнительное пространство для обслуживания фитинга.
