Сварные переходные (редукционные) тройники ПНД ПЭ100 — это фасонные элементы трубопровода, предназначенные для соединения участков с разными диаметрами. Они широко применяются в системах водоснабжения, канализации, дренажа и технических сетях, где требуется организовать плавное ответвление меньшего сечения без использования дополнительных переходников.
Назначение и сфера применения
Редукционные сегментные тройники из ПНД ПЭ100 выполняют функцию соединения основной трубы большего диаметра с ответвлением меньшего диаметра. Конструкция обеспечивает оптимальное гидравлическое распределение потоков и надёжное соединение без утечек. Тройники данного типа применяются в:
- системах холодного питьевого и технического водоснабжения;
- промышленных жидкостных коммуникациях;
- оросительных и мелиоративных сетях;
- канализационных и дренажных системах;
Важно: сварные редукционные тройники ПНД не используются в газоснабжении, так как стандарты не допускают применение стыковых швов в газовых полиэтиленовых системах.
Разновидности и типоразмеры
Неравнопроходные ПЭ тройники выпускаются в различных исполнениях в зависимости от проектных условий и рабочих параметров:
- Диаметр магистральных патрубков — от 125 до 1200 мм;
- Диаметр ответвления — меньше основного (например, 315×110 мм);
- Изготавливаются по стандартным соотношениям SDR 11, SDR 13.6, SDR 17, SDR 21;
| SDR | Рабочее давление, бар | МПа |
|---|---|---|
| 11 | 16 | 1,6 |
| 13,6 | 12,5 | 1,25 |
| 17 | 10 | 1,0 |
| 21 | 8 | 0,8 |
Конструкция и внешний вид

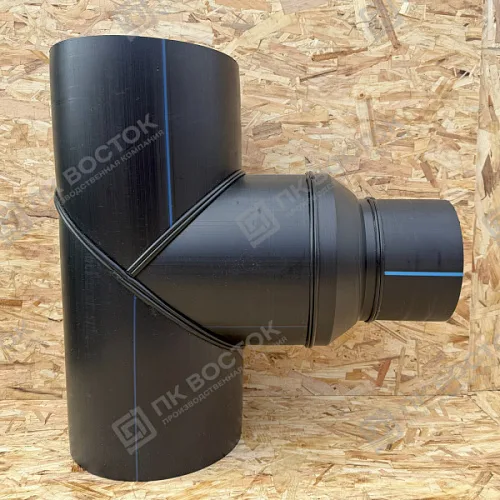

Редукционные сварные тройники ПНД имеют Т-образную форму и изготавливаются из трёх трубных сегментов ПЭ100 ГОСТ 18599-2001. Основная линия состоит из двух равных патрубков, а боковой отвод имеет меньший диаметр. Все соединения выполняются методом стыковой сварки с контролем температуры и давления. Поверхность тройника — чёрная с синей продольной полосой, указывающей на предназначение для систем водоснабжения.
Способ изготовления
Производство переходных тройников выполняется методом сегментной сварки с использованием термосварочного оборудования:
- Подготовка труб ПЭ100 — нарезка заготовок под нужный размер;
- Сварка элементов под углом 90° с применением стыковой технологии;
- Контроль геометрии, давления и герметичности швов;
- Охлаждение и финишная проверка прочности.
Такой способ позволяет изготавливать фитинги больших диаметров и под нестандартные параметры заказчика.
Преимущества сварных редукционных тройников ПЭ100
- Совместимость с различными диаметрами: соединяют трубы разного сечения без дополнительных адаптеров.
- Прочность и надёжность: сварной шов обладает высокой механической устойчивостью и выдерживает рабочее давление до 16 бар.
- Долговечность: срок службы изделий достигает 50 лет при нормальной эксплуатации.
- Коррозионная стойкость: материал ПЭ100 не подвержен ржавчине, гниению и воздействию химически агрессивных сред.
- Экономичность: доступнее по цене по сравнению с литыми и электросварными аналогами.
- Минимальные потери напора: внутренняя поверхность гладкая, не создаёт сопротивления потоку.
- Устойчивость к ультрафиолету и морозу: пригодны для наружных и подземных систем.
Монтаж
Установка сварных тройников ПНД ПЭ100 выполняется стыковой или электромуфтовой сваркой. Концы труб и фитинга тщательно зачищаются, обезжириваются, выравниваются по осям и фиксируются в сварочном аппарате. После остывания соединение образует монолитную структуру, сопоставимую по прочности с цельной трубой.
Стандарты и нормативы
Производство переходных тройников ПЭ100 осуществляется по ТУ 22.21.29-002-03448534-2022 с контролем качества, герметичности и геометрии сварных швов.
